Motorische Weichenantriebe für die Modelleisenbahn
• Motorische Weichenantriebe mit ruhigem und langsamen Lauf• Kleinformat
• Einfache Verankerung
• Kleinmotor mit Planetengetriebe
• Universelle Schaltung als elektromagnetischer oder motorischer Weichenantrieb
• Einstellung des Stellwegs in mehreren Stufen möglich
• Umschaltkontakte integriert
• einfache Installation
Die Weichenantriebe dienen zur elektrischen Steuerung von Ein-Aus-Mechanismen in Modellen.
Im Allgemeinen sind sie für Weichen, mechanische Signale oder Schranken geeignet. Den Stellweg kann man in mehreren Stufen einstellen (mit der Positionsänderung des Bolzens im Mitnehmer). Ein unterbrochener Lauf des Motors bis zur Endlage und ihre Verriegelung sind gesichert.
Die Spannungsversorgung ist Gleich- und auch Wechselspannungzwischen 9-16 V und die Stromaufnahme beträgt ca. 150 mA im Lauf.
Der Antrieb ist mit Endlageschaltern ausgestattet, d. h. die Steuerspannung kann dauerhaft angeschlossen sein und nach dem Erreichen der betreffenden Lage wird die Stromaufnahme getrennt und die Bewegung automatisch eingehalten.

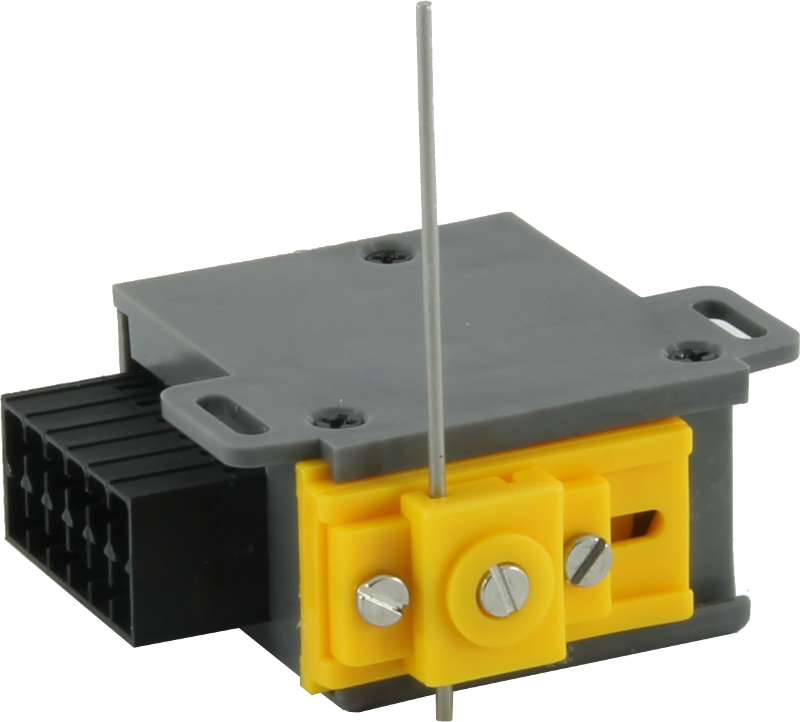

MP1
Der Basistypes Weichenantriebes
• Kleinformat 28x40 mm (Breite X Länge)
• 1 Umschaltkontakt
• ersetzt elektromotorische Weichenantriebe mit Dreileiterschaltung
Der Stellweg kann in drei Stufen 3, 6 und 9 mm eingestellt werden (mit der Positionsänderung des Bolzens im Mitnehmer). Ein unterbrochener Lauf des Motors bis zur Endlage und ihre Verriegelung sind gesichert.
Der Antrieb ist mit Endlageschaltern ausgestattet, d. h. Steuerspannung kann dauerhaft angeschlossen sein und nach dem Erreichen der betreffenden Lage wird die Stromaufnahme getrennt und die Bewegung automatisch eingehalten. Für Hilfszwecke ist der Antrieb mit einem Umschaltkontakt von 1 A und mit Wärmeschutz durch eine Sicherung 0.5 A (Schutz vor Kurzschluss auf dem Herzstück der Weichen) ausgestattet.
Anleitung für den Download hier.
Schaltschema
Bei Verwendung von Gleichstrom an der Klemme COM + die Polarität anschließen. Nach dem Ende der Bewegung auf Position 1 schließt sich der Kontakt F1 (analog Position 2 bzw. F2).
• 1 Umschaltkontakt
• ersetzt elektromotorische Weichenantriebe mit Dreileiterschaltung
Der Stellweg kann in drei Stufen 3, 6 und 9 mm eingestellt werden (mit der Positionsänderung des Bolzens im Mitnehmer). Ein unterbrochener Lauf des Motors bis zur Endlage und ihre Verriegelung sind gesichert.
Der Antrieb ist mit Endlageschaltern ausgestattet, d. h. Steuerspannung kann dauerhaft angeschlossen sein und nach dem Erreichen der betreffenden Lage wird die Stromaufnahme getrennt und die Bewegung automatisch eingehalten. Für Hilfszwecke ist der Antrieb mit einem Umschaltkontakt von 1 A und mit Wärmeschutz durch eine Sicherung 0.5 A (Schutz vor Kurzschluss auf dem Herzstück der Weichen) ausgestattet.
Anleitung für den Download hier.
Schaltschema
Bei Verwendung von Gleichstrom an der Klemme COM + die Polarität anschließen. Nach dem Ende der Bewegung auf Position 1 schließt sich der Kontakt F1 (analog Position 2 bzw. F2).

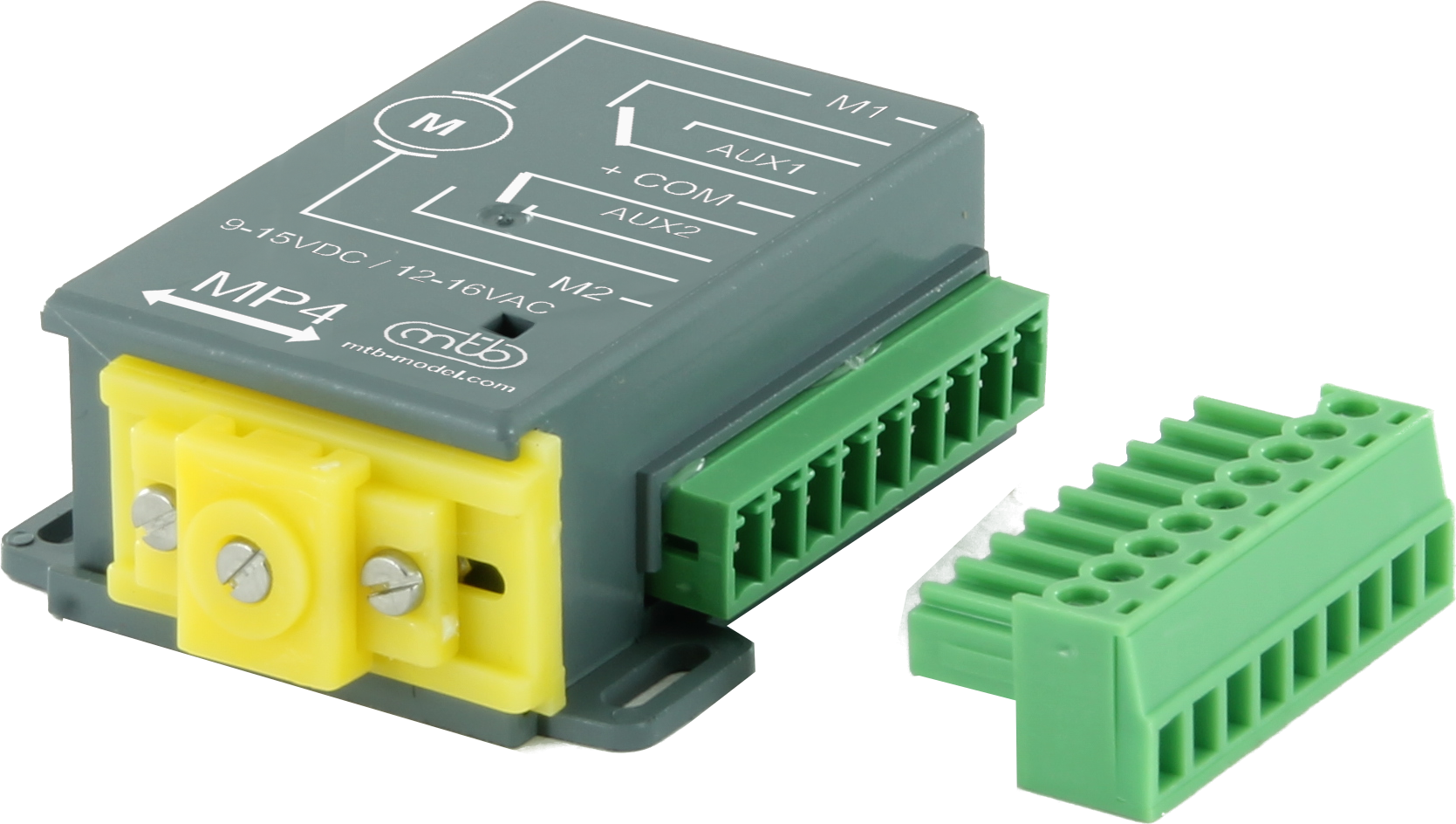

MP4
Der erweiterte Weichenantrieb
• Günstigerer Ersatz für MP5
• Kleinformat
• Universeller Antrieb, ersetzt elektromagnetische und motorische Typen
• 4 Stufen des Stellwegs: 3, 6, 9 und 12 mm
• Doppelter Umschaltkontakt integriert
• einfache Installation mit einem abnehmbaren Steckverbinder
Der Stellweg kann in vier Stufen 3, 6, 9 und 12 mm eingestellt werden (mit der Positionsänderung des Bolzens im Mitnehmer). Ein unterbrochener Lauf des Motors bis zur Endlage und ihre Verriegelung sind gesichert.
Die Schaltung des Antriebes MP5 ist universell, er ersetzt die elektromagnetischen Typen mit Dreileiterschaltung sowohl als auch motorische Antrieben mit Zweileiterschaltung ohne nötige Änderungen in der Elektroinstallation. Der Antrieb ist mit klassischen DCC-Decodern wie z. B. Lenz LS100, LS150 usw. kompatibel. Für Zusatzanwendung hat dieser Weichenantrieb zwei Umschaltkontakte, jeweils von 1 A.
Anleitung für den Download hier.
Schaltschema
Einschaltung mit Dreileiter- Schaltung als elektromagnetische Weichenantriebe Einschaltung mit Zweileiter- Schaltung als motorische Weichenantriebe
• Kleinformat
• Universeller Antrieb, ersetzt elektromagnetische und motorische Typen
• 4 Stufen des Stellwegs: 3, 6, 9 und 12 mm
• Doppelter Umschaltkontakt integriert
• einfache Installation mit einem abnehmbaren Steckverbinder
Der Stellweg kann in vier Stufen 3, 6, 9 und 12 mm eingestellt werden (mit der Positionsänderung des Bolzens im Mitnehmer). Ein unterbrochener Lauf des Motors bis zur Endlage und ihre Verriegelung sind gesichert.
Die Schaltung des Antriebes MP5 ist universell, er ersetzt die elektromagnetischen Typen mit Dreileiterschaltung sowohl als auch motorische Antrieben mit Zweileiterschaltung ohne nötige Änderungen in der Elektroinstallation. Der Antrieb ist mit klassischen DCC-Decodern wie z. B. Lenz LS100, LS150 usw. kompatibel. Für Zusatzanwendung hat dieser Weichenantrieb zwei Umschaltkontakte, jeweils von 1 A.
Anleitung für den Download hier.
Schaltschema
Einschaltung mit Dreileiter- Schaltung als elektromagnetische Weichenantriebe Einschaltung mit Zweileiter- Schaltung als motorische Weichenantriebe
MP8
Der impulsgesteuerte Weichenantrieb
• Motorischer Weichenantrieb mit Impulssteuerung, Ersatz für MP6
• Universeller Anschluss als elektromagnetischer Schalter
• Impulssteuerung
• 4 Hubstufen 3, 6, 9 und 12 mm
• 1x unabhängiger Schaltkontakt + 2x Rückmeldung
• Bequemer Einbau mit abnehmbarem Stecker
Der Hub ist in vier Stufen von 3, 6, 9 und 12 mm über die Position des Stifts im Halter einstellbar. Der Kupplungsmechanismus sorgt für ein sanftes Anfahren der Endposition und deren Arretierung.
Der MP8-Weichenantrieb dient als Ersatz für den Standard-Zweispulen-Schalter, mit kurzer Impulssteuerung. Die Versorgungsspannung beträgt 9-14V DC, die permanent angelegt werden muss (+V und -V). Die Übergabe an die Endlage erfolgt über ein Speicherrelais, das durch einen kurzen Impuls (min 40ms) vom Steuergerät/Schalter betätigt wird. Die Impulseingänge sind zwei POS1,POS2, durch Schalten des Eingangs auf Spannung -V (gemeinsamer Nullpunkt) wird die Bewegung gestartet. Die Elektronik des Schiebers sorgt für eine sanfte Umschaltung und Fahrt in die Endlage, auch wenn der Steuerimpuls bereits verstrichen ist. Die Ausgänge (fb1, fb2) sind zur Signalisierung der Endlage des Schalters mittels einer LED oder einer Glühlampe vorgesehen, diese Kontakte schalten nach Erreichen des Minuspols der Spannung (-V). Eventuell können die Ausgänge für die Elektronik als Rückmeldung der Geräteposition verwendet werden.
Für den zusätzlichen Einsatz ist der Antrieb mit einem potentialfreien Schaltkontakt mit einer Leistung von 1A ausgestattet. Endschalter und Relais sichern die Endschaltung auch nach Wiederkehr der unterbrochenen Spannungsversorgung.
Schaltschema
• Universeller Anschluss als elektromagnetischer Schalter
• Impulssteuerung
• 4 Hubstufen 3, 6, 9 und 12 mm
• 1x unabhängiger Schaltkontakt + 2x Rückmeldung
• Bequemer Einbau mit abnehmbarem Stecker
Der Hub ist in vier Stufen von 3, 6, 9 und 12 mm über die Position des Stifts im Halter einstellbar. Der Kupplungsmechanismus sorgt für ein sanftes Anfahren der Endposition und deren Arretierung.
Der MP8-Weichenantrieb dient als Ersatz für den Standard-Zweispulen-Schalter, mit kurzer Impulssteuerung. Die Versorgungsspannung beträgt 9-14V DC, die permanent angelegt werden muss (+V und -V). Die Übergabe an die Endlage erfolgt über ein Speicherrelais, das durch einen kurzen Impuls (min 40ms) vom Steuergerät/Schalter betätigt wird. Die Impulseingänge sind zwei POS1,POS2, durch Schalten des Eingangs auf Spannung -V (gemeinsamer Nullpunkt) wird die Bewegung gestartet. Die Elektronik des Schiebers sorgt für eine sanfte Umschaltung und Fahrt in die Endlage, auch wenn der Steuerimpuls bereits verstrichen ist. Die Ausgänge (fb1, fb2) sind zur Signalisierung der Endlage des Schalters mittels einer LED oder einer Glühlampe vorgesehen, diese Kontakte schalten nach Erreichen des Minuspols der Spannung (-V). Eventuell können die Ausgänge für die Elektronik als Rückmeldung der Geräteposition verwendet werden.
Für den zusätzlichen Einsatz ist der Antrieb mit einem potentialfreien Schaltkontakt mit einer Leistung von 1A ausgestattet. Endschalter und Relais sichern die Endschaltung auch nach Wiederkehr der unterbrochenen Spannungsversorgung.
Schaltschema
MP10
Der erweiterte Weichenantrieb
• Maßlich identisch mit der Tortoise slow machine™
• Langsame Bewegung, höhere Vorschubkraft
• Universeller Antrieb, ersetzt elektromagnetische und motorische Typen
• 4 Hubbereichseinstellungen - 3.5, 6, 9.5 a 12.5 mm
• Doppelter Umschaltkontakt integriert
• einfache Installation mit einem abnehmbaren Steckverbinder
Das MP10 kombiniert die Funktionen der Basismodelle MP1 und MP5 und bleibt dabei preisgünstig. Er ist als kompatibler Ersatz für den Tortoise (USA) entwickelt worden, mit dem er identische Einbaumaße hat.
Seine modi zierte mechanische Getriebeübertragung vom Motor erhöht die Kraft und verlangsamt die Bewegungsgeschwindigkeit. Der Weichenantrieb ist für größere Messgeräte geeignet.
Der Hub ist von 3,5 - 6 bis 9,5 - 12,5 mm einstellbar.
Er hat zwei unabhängige Schaltkontakte mit 1A Kapazität.
Zweileiterschaltung - Positionskontrolle durch Polarität der Stromversorgung (wie Tortoise), nach Erreichen der Endposition schaltet der Motor ab (Endschaltung). Möglichkeit des Dreileiteranschlusses - wie MP1 oder elektromagnetische Antriebe.
Anleitung für den Download hier.
Schaltschema
Einschaltung mit Dreileiter- Schaltung als elektromagnetische Weichenantriebe Einschaltung mit Zweileiter- Schaltung als motorische Weichenantriebe
• Langsame Bewegung, höhere Vorschubkraft
• Universeller Antrieb, ersetzt elektromagnetische und motorische Typen
• 4 Hubbereichseinstellungen - 3.5, 6, 9.5 a 12.5 mm
• Doppelter Umschaltkontakt integriert
• einfache Installation mit einem abnehmbaren Steckverbinder
Das MP10 kombiniert die Funktionen der Basismodelle MP1 und MP5 und bleibt dabei preisgünstig. Er ist als kompatibler Ersatz für den Tortoise (USA) entwickelt worden, mit dem er identische Einbaumaße hat.
Seine modi zierte mechanische Getriebeübertragung vom Motor erhöht die Kraft und verlangsamt die Bewegungsgeschwindigkeit. Der Weichenantrieb ist für größere Messgeräte geeignet.
Der Hub ist von 3,5 - 6 bis 9,5 - 12,5 mm einstellbar.
Er hat zwei unabhängige Schaltkontakte mit 1A Kapazität.
Zweileiterschaltung - Positionskontrolle durch Polarität der Stromversorgung (wie Tortoise), nach Erreichen der Endposition schaltet der Motor ab (Endschaltung). Möglichkeit des Dreileiteranschlusses - wie MP1 oder elektromagnetische Antriebe.
Anleitung für den Download hier.
Schaltschema
Einschaltung mit Dreileiter- Schaltung als elektromagnetische Weichenantriebe Einschaltung mit Zweileiter- Schaltung als motorische Weichenantriebe

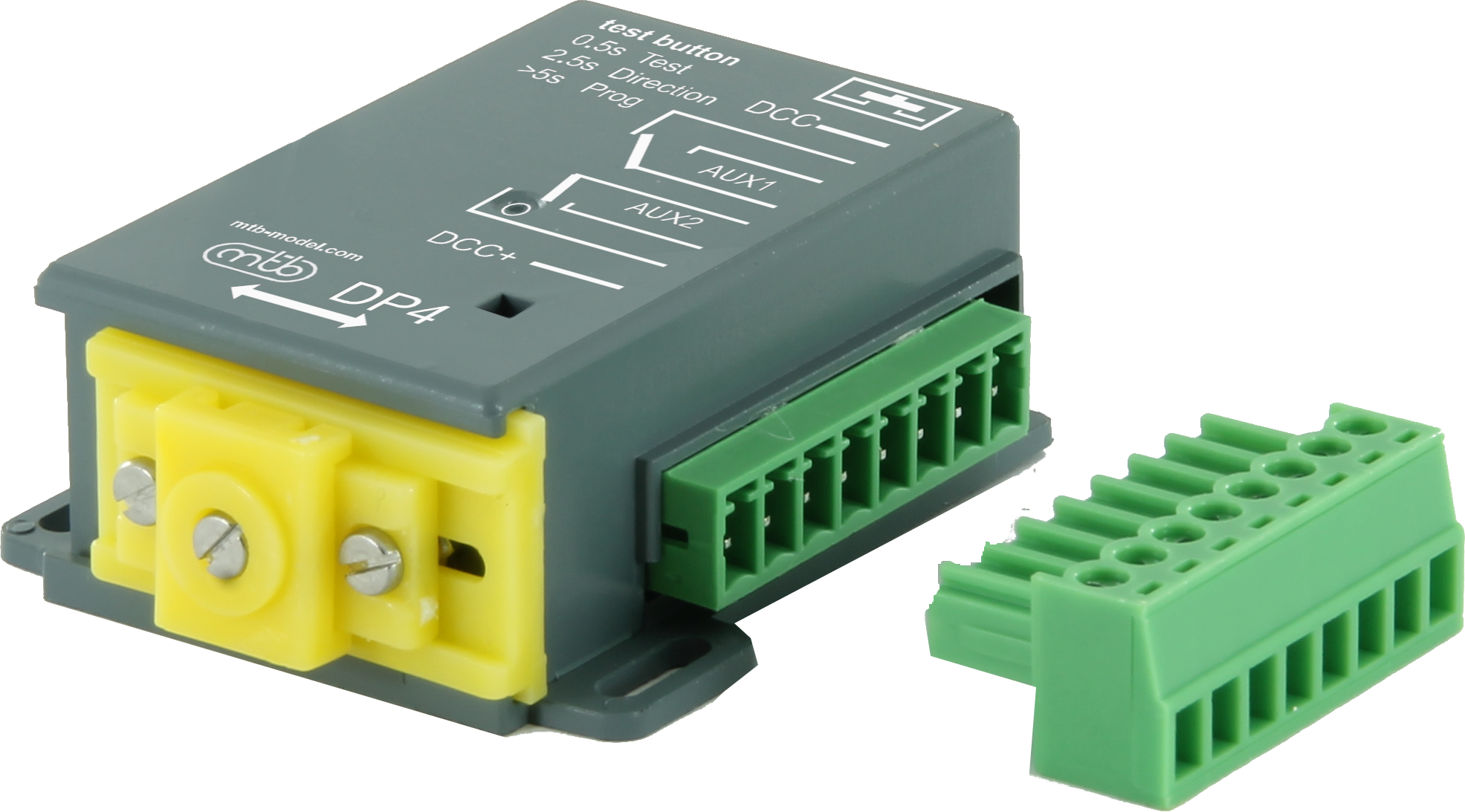

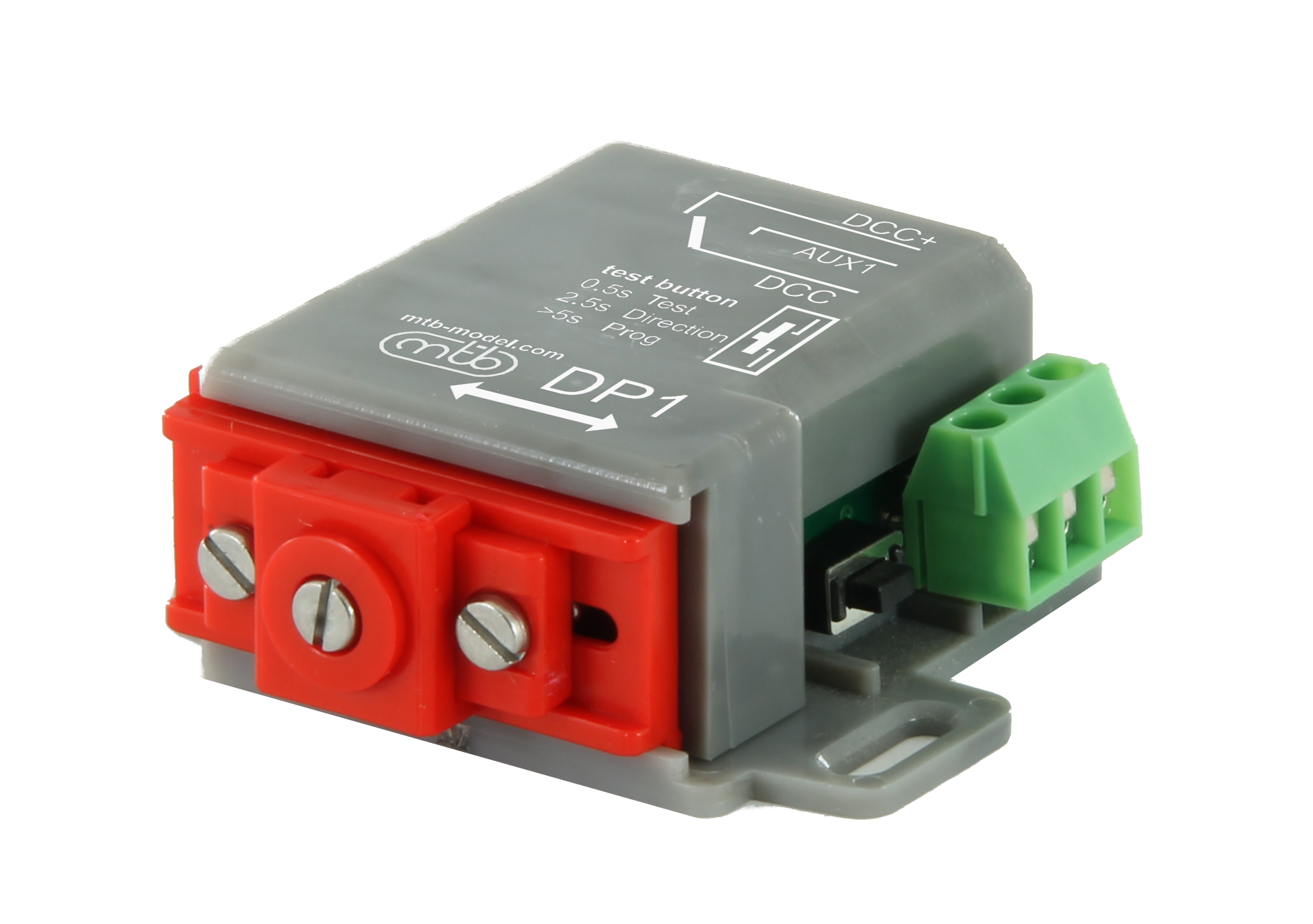

DP4
DCC
Der erweiterte Weichenantrieb mit DCC
• Langsame Bewegung, höhere Vorschubkraft
• Universeller Antrieb, ersetzt elektromagnetische und motorische Typen
• 4 Hubbereichseinstellungen - 3, 6, 9 a 12 mm
• Doppelter Umschaltkontakt integriert
• einfache Installation mit einem abnehmbaren Steckverbinder
Der DP4-Weichenantrieb ist mit einer DCC-Schnittstelle ausgestattet, die gleichzeitig digitalen Befehlsempfang und Stromversorgung für den Schalterbetrieb bietet. Außerdem verfügt es über zwei AUX1/AUX2 -Hilfsschaltkontakt zur Anzeige und Stromversorgung des Herzstücks. Die Anzeige-LED dient zur Signalisierung der Zustände, zur Konfiguration und zum Testen wird die Hilfstaste verwendet.
DP10 sind für die einfache Installation und Steuerung von Weichen über DCC konzipiert, ohne dass separates DCC-Decoder-Zubehör gekauft, installiert und konfiguriert werden muss.
Anleitung für den Download hier.

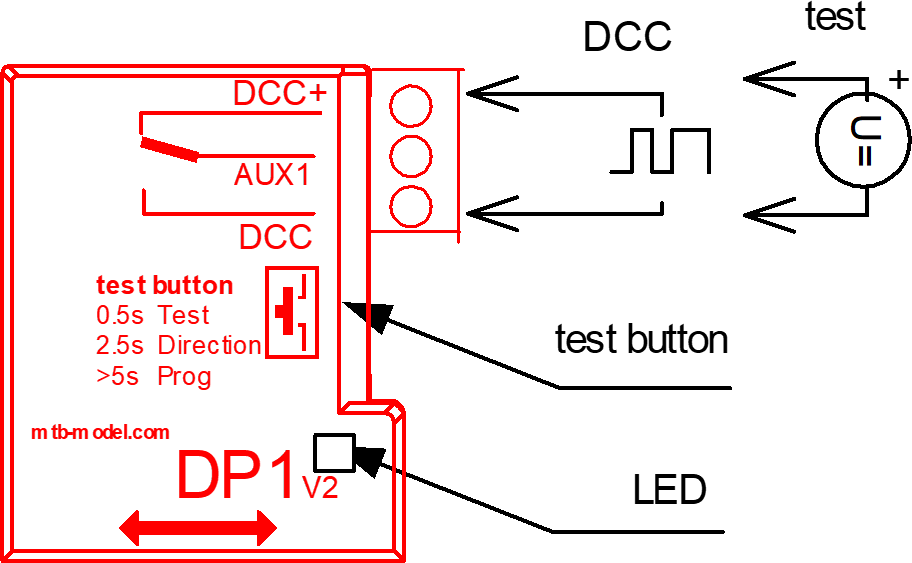

Schaltschema
• Universeller Antrieb, ersetzt elektromagnetische und motorische Typen
• 4 Hubbereichseinstellungen - 3, 6, 9 a 12 mm
• Doppelter Umschaltkontakt integriert
• einfache Installation mit einem abnehmbaren Steckverbinder
Der DP4-Weichenantrieb ist mit einer DCC-Schnittstelle ausgestattet, die gleichzeitig digitalen Befehlsempfang und Stromversorgung für den Schalterbetrieb bietet. Außerdem verfügt es über zwei AUX1/AUX2 -Hilfsschaltkontakt zur Anzeige und Stromversorgung des Herzstücks. Die Anzeige-LED dient zur Signalisierung der Zustände, zur Konfiguration und zum Testen wird die Hilfstaste verwendet.
DP10 sind für die einfache Installation und Steuerung von Weichen über DCC konzipiert, ohne dass separates DCC-Decoder-Zubehör gekauft, installiert und konfiguriert werden muss.
Anleitung für den Download hier.
Schaltschema

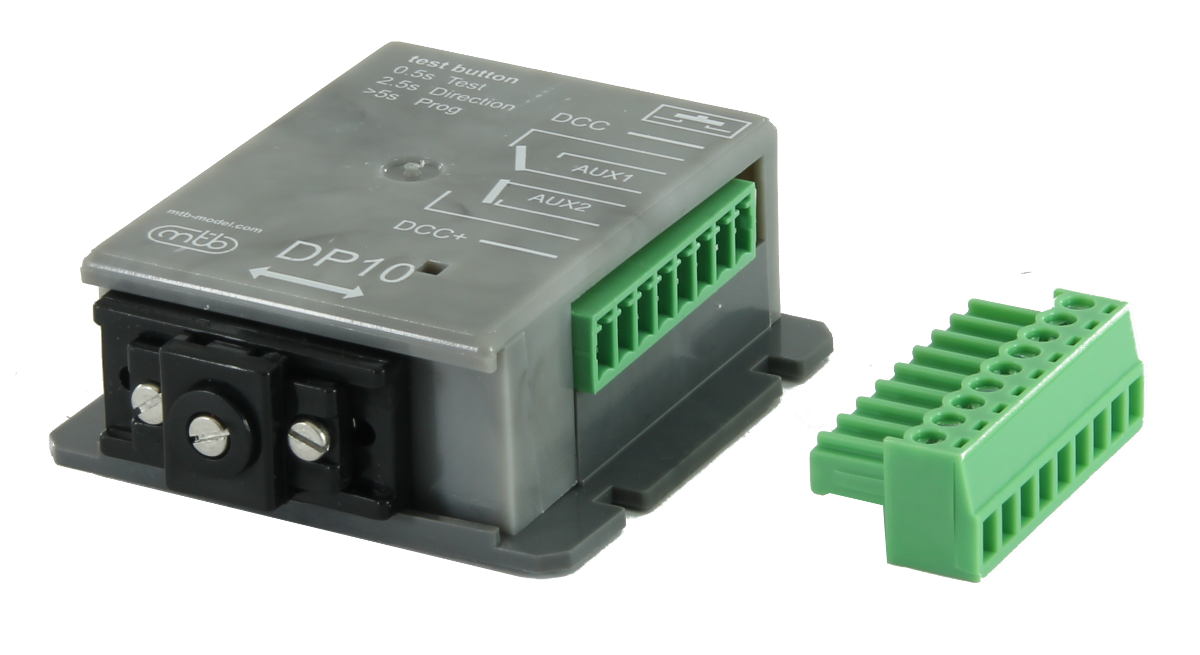

DP10
DCC
Der erweiterte Weichenantrieb mit DCC
• Maßlich identisch mit der Tortoise slow machine™
• Langsame Bewegung, höhere Vorschubkraft
• Universeller Antrieb, ersetzt elektromagnetische und motorische Typen
• 4 Hubbereichseinstellungen - 3.5, 6, 9.5 a 12.5 mm
• Doppelter Umschaltkontakt integriert
• einfache Installation mit einem abnehmbaren Steckverbinder
Der DP10-Weichenantrieb ist mit einer DCC-Schnittstelle ausgestattet, die gleichzeitig digitalen Befehlsempfang und Stromversorgung für den Schalterbetrieb bietet. Außerdem verfügt es über zwei AUX1/AUX2 -Hilfsschaltkontakt zur Anzeige und Stromversorgung des Herzstücks. Die Anzeige-LED dient zur Signalisierung der Zustände, zur Konfiguration und zum Testen wird die Hilfstaste verwendet.
DP10 sind für die einfache Installation und Steuerung von Weichen über DCC konzipiert, ohne dass separates DCC-Decoder-Zubehör gekauft, installiert und konfiguriert werden muss.
Anleitung für den Download hier.
Schaltschema
• Langsame Bewegung, höhere Vorschubkraft
• Universeller Antrieb, ersetzt elektromagnetische und motorische Typen
• 4 Hubbereichseinstellungen - 3.5, 6, 9.5 a 12.5 mm
• Doppelter Umschaltkontakt integriert
• einfache Installation mit einem abnehmbaren Steckverbinder
Der DP10-Weichenantrieb ist mit einer DCC-Schnittstelle ausgestattet, die gleichzeitig digitalen Befehlsempfang und Stromversorgung für den Schalterbetrieb bietet. Außerdem verfügt es über zwei AUX1/AUX2 -Hilfsschaltkontakt zur Anzeige und Stromversorgung des Herzstücks. Die Anzeige-LED dient zur Signalisierung der Zustände, zur Konfiguration und zum Testen wird die Hilfstaste verwendet.
DP10 sind für die einfache Installation und Steuerung von Weichen über DCC konzipiert, ohne dass separates DCC-Decoder-Zubehör gekauft, installiert und konfiguriert werden muss.
Anleitung für den Download hier.
Schaltschema
DP16
DCC
Der erweiterte Weichenantrieb mit DCC
• Integrierter DCC-Decoder zum günstigen Preis
• 2 Eingänge für manuelle Steuerung
• zusätzlich 2 galvanisch getrennte Handeingänge (12V, 4mA)
• Abmessungen und mechanische Funktion identisch mit MP10
• 4 Hubstufen 3,5, 6, 9,5 und 12,5 mm
• 1x unabhängiger Schaltkontakt + 1x Ausgang für Spannungsversorgung AUX2
• Schnelles Setup mit Konfigurationstaste
Der DP16- Weichenantrieb ist mit einer DCC-Schnittstelle ausgestattet, die gleichzeitig digitalen Befehlsempfang und Stromversorgung für den Schalterbetrieb bietet. Außerdem verfügt es über einen AUX1-Hilfsschaltkontakt zur Anzeige und Stromversorgung des Herzstücks. Das an den DCC-Eingängen angeschlossene AUX2-Signal kann auch zur vereinfachten Stromversorgung des Herzstücks verwendet werden.
Zur manuellen Steuerung des Betriebs sind zwei biDIR-Eingänge vorgesehen, die mit ihrer Polarität +- (12V/4mA) den Betrieb des Weichenantriebes steuern. Die Steuerung durch DCC-Befehle hat eine höhere Priorität
Die Anzeige-LED dient zur Signalisierung der Zustände, zur Konfiguration und zum Testen wird die Hilfstaste verwendet.
DP16 sind für die einfache Installation und Steuerung von Weichen über DCC konzipiert, ohne dass separates DCC-Decoder-Zubehör gekauft, installiert und konfiguriert werden muss.
• 2 Eingänge für manuelle Steuerung
• zusätzlich 2 galvanisch getrennte Handeingänge (12V, 4mA)
• Abmessungen und mechanische Funktion identisch mit MP10
• 4 Hubstufen 3,5, 6, 9,5 und 12,5 mm
• 1x unabhängiger Schaltkontakt + 1x Ausgang für Spannungsversorgung AUX2
• Schnelles Setup mit Konfigurationstaste
Der DP16- Weichenantrieb ist mit einer DCC-Schnittstelle ausgestattet, die gleichzeitig digitalen Befehlsempfang und Stromversorgung für den Schalterbetrieb bietet. Außerdem verfügt es über einen AUX1-Hilfsschaltkontakt zur Anzeige und Stromversorgung des Herzstücks. Das an den DCC-Eingängen angeschlossene AUX2-Signal kann auch zur vereinfachten Stromversorgung des Herzstücks verwendet werden.
Zur manuellen Steuerung des Betriebs sind zwei biDIR-Eingänge vorgesehen, die mit ihrer Polarität +- (12V/4mA) den Betrieb des Weichenantriebes steuern. Die Steuerung durch DCC-Befehle hat eine höhere Priorität
Die Anzeige-LED dient zur Signalisierung der Zustände, zur Konfiguration und zum Testen wird die Hilfstaste verwendet.
DP16 sind für die einfache Installation und Steuerung von Weichen über DCC konzipiert, ohne dass separates DCC-Decoder-Zubehör gekauft, installiert und konfiguriert werden muss.

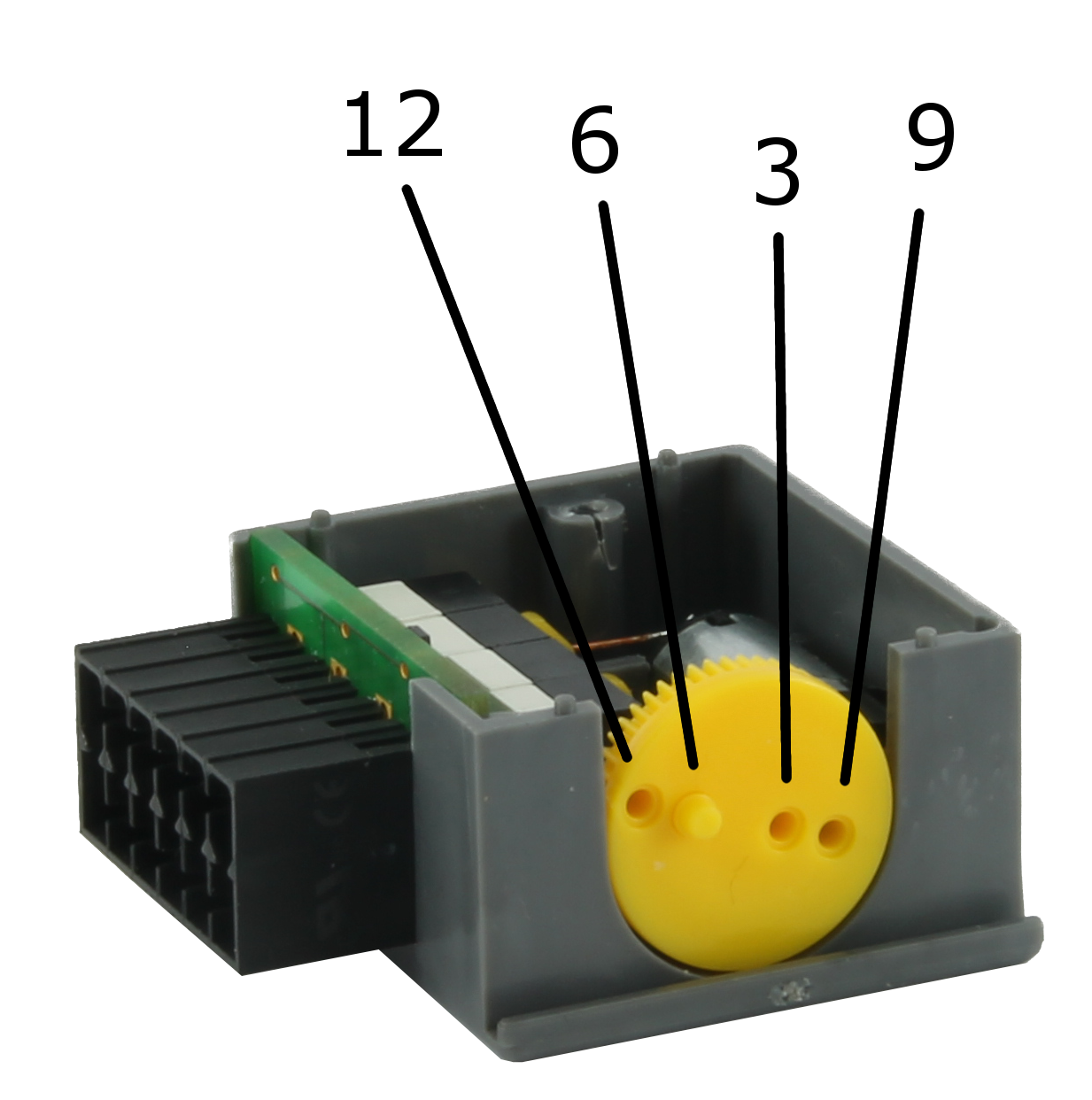

Änderung des Hubs der Bewegung
1
3x Schraube der unterenAbdeckung lösen.
2
Die Baugruppe des Reiters herausnehmen.
3
Den Bolzen des Mitnehmers in die gewünschte Position versetzen.
4
Wieder einsetzen und abdecken. Die Schrauben sorgfältig anziehen, damit die
Stecker in den Nocken aufliegen, aber die
Kunststoffteile nicht durch zu starkes
Anziehen beschädigen.An dermitAbezeichneten Schraube ausprobieren.
Einstellung der Länge der Nadel
1
Schrauben auf der Zuhaltung des Weichenantriebs lockern.
2
Die bedarfsgerechte Länge der Nadel des Weichenantriebs einstellen und den Schrauben anziehen.
Einstellung der Position der Nadel in Längsrichtung
1
2 Außenschrauben auf der Zuhaltung des Weichenantriebs lockern.
2
Die bedarfsgerechte Position der Zuhaltung gegenüber der Endepositionen des umgestellten Weichenantriebs stellen.
